詳細說明：
衷心感謝您選購本公司阻旋料位開關，燁立是專業生產阻旋料位開關廠家，而且阻旋料位開關價格優惠，量大從優！阻旋物位開關的工作原理是利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電源使葉片停止轉動。當料位下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力，比重大時調整彈簧拉力到強或zui強，反之則調整至弱或zui弱。
一、技術參數
1．供電電源：220VAC(A),110VAC(B),12VAC(C) ,24VDC,50/60Hz
2．消耗功率：3W
3．觸點容量：5A/250VAC SPDT(單刀雙擲)
4．葉片轉速：逆時針1r.p.m.(轉/分)
5．力 矩：10kg·m (1.0N·m)
6．物料密度：≥0.4 g/cm3
7．工作溫度：-10~80℃(zui高溫可達300℃)
8．絕緣阻抗：≥100MΩ(500VDC)
9．介電強度：1500V 1min

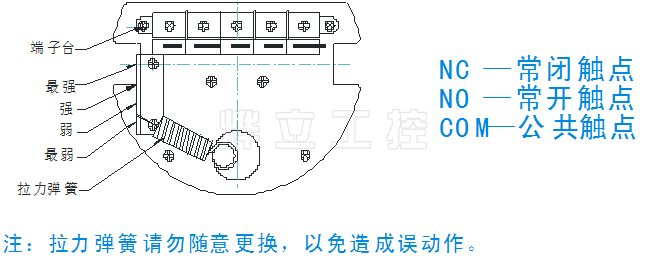

二、扭力調整
1．用戶可根據被測物料的比重大小進行阻旋料位開關扭力調整。當被測物比重大時，可將彈簧扭力調至強或zui強的位置，此時開關的靈敏度較差；當被測物料的比重較小時，可將拉力彈簧調至弱或zui弱，此時開關的靈敏度較好。
2．具體方法 ：打開接線盒，將扭力彈簧靠近多孔一端拿出，根據需要插入對應的孔中（靠近端子臺的孔扭力zui強）。
※ 注：拉力彈簧請勿隨意更換，以免造成誤動作。
三、安裝注意事項
1．接線盒入線口必須朝下，電纜固定螺母必須鎖緊。
2．送電時應確認電源電壓與阻旋開關上標識的電壓相同。
3．被控制線路的負載必須與阻旋料位開關的觸點容量相匹配。
4．阻旋開關應避免安裝于落料口下，以減少物料沖擊葉片及誤動作；當無法避免時，可在葉片上方安裝防護板。
5．軸長可調整型阻旋開關在現場解體安裝時，鋼絲繩接頭與傳動軸聯接時，鎖緊螺母必須涂上缺氧膠，然后再用扳手鎖緊。
6．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
四、故障現象原因分析排除方法
1 物料達到時，葉片仍轉動 葉片尺寸與物料比重不符 重新確定葉片尺寸
2 葉片變形或傳動軸變形彎曲 物料沖擊力太大 葉片上方增加防護板或做其它防護措施
3 葉片不轉動 1．電源未接好 檢查線路將線接好 2．馬達燒壞 與本公司聯系更換馬達
