詳細說明：

衷心感謝您選購本公司磁翻板液位計，燁立工控是專業磁翻板液位計廠家，而且磁翻板液位計價格優惠，量大從優，磁翻板液位計報價請向客服索取！UHZ-518/C側裝式、UHZ-518/D（T）頂裝式、UHT-600浮標式、磁性翻柱液位計是本公司引進吸收國外同類產品，并加以提高研制生產的成品，可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測，該系列磁性液位計，可以做到高密封、防泄漏和適應高濕、高壓、腐蝕性條件下的液位測量，具有可靠的安全性，全過程測量無盲區；紅白翻柱雙色顯示，紅色便是液位高度，由于指示器不與液體直接接觸，新以對高溫、高壓、高粘度、有毒、有害，強腐蝕性介質易燃易爆場合，安全可靠。廣泛適用于電力、石油、液化氣、化工、冶金、環保、船舶、建筑、染織、醫藥、食品等行業。

二、結構原理

磁翻板液位計的主體為不銹鋼材質，防腐型PP（聚炳烯）、F46型（四氟乙烯）材質可選。磁性浮子在主體導管內，隨被測介質液位的升降而上下浮動，利用磁耦合原理指示紅、白翻柱轉動，從而實現液面高度清晰的雙色顯示。

三、技術參數

●測量精度：±10mm

●測量范圍：0.6000-20000mm可選

●介質密度：≥0.45g/cm'

●工作溫度：-20~80℃-<220℃

●工作壓力：1.0、1.6、2.5、4.0mPa

●出廠法蘭標準：DN20、DN25注：有特殊要求可在定貨時聯系。

四、安裝：見圖一、圖二

如須改動指示位置時，請認準好改動后的液位浮子位置，并用卡箍扎緊指示器（出廠前已調好）。

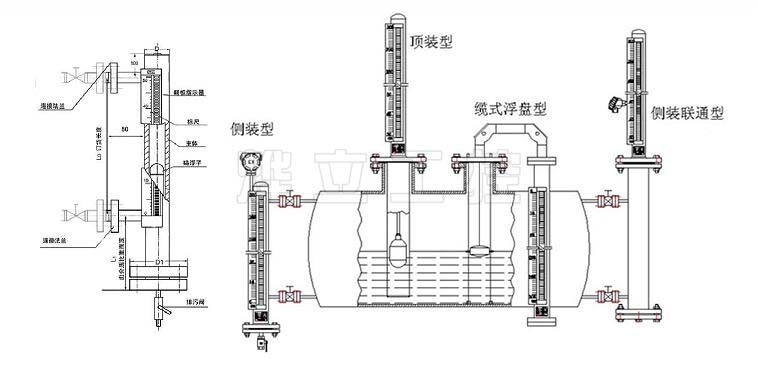

磁翻板液位計安裝

磁翻板液位計安裝注意事項
1、在使用前應該先用校正磁翻板式液位計鋼將零位以下的小球設置成紅色，其它球設置成白色，這樣能方便觀看；
2、測量的介質內部不應該含有固體雜質或者磁性物質等，以避免對浮子造成卡阻，導致測量不準確性；
3、打開底法蘭盲板，裝入磁性浮子時應注意重端帶磁性一端向上，不能倒裝；
4、磁翻板液位計的安裝位置，應該避開或者遠離物料介質進出口處，避免因物料流體局部區域的急速變化而影響液位測量的準確性；
5、液位計必須要垂直安裝，以保證磁性浮子在主導管內上下運動自如；
6、應該根據測量介質的情況，不定期的清洗主導管清除雜質以避免對浮子造成卡阻，導致測量不準確性；
7、在調試的時候應該先打開上部引管閥門，然后再緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應該避免介質急速沖擊浮子，引起浮子劇烈波動，影響顯示的準確性）。

安裝實物圖參考

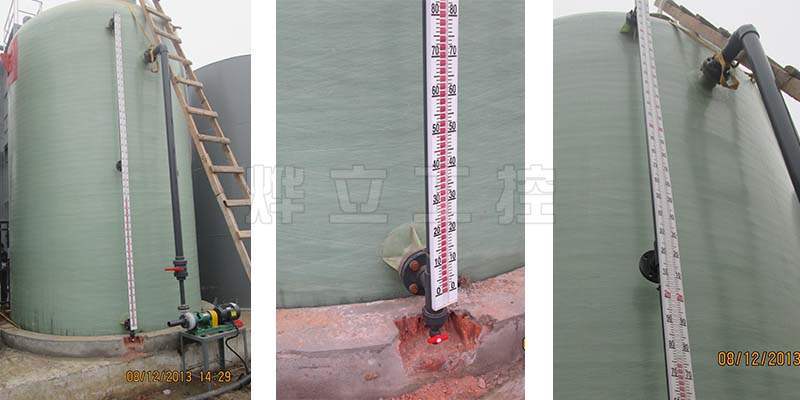

磁翻板液位計現場安裝實物圖

五、維修

UHZ-518系列磁翻板液位計一般不須維修，只有介質沉淀物較多時，才需進行清洗，清洗時先關上接口閥門，再打開底端排污閥，按程序卸裝。產品使用過程較長有磨損時，可與我公司聯系，公司負責散件供應。

故障特征	產生的原因	解決故障的方法
液位升降儀表無指示	1、浮子損壞 2、浮子失磁 3、浮子室內有異物，浮子卡住	1、更換損壞部件 2、進行清理
磁柱指示不正常	部分磁柱失磁	更換
儀表發生滲漏	1、密封處為密封好 2、密封件損壞 3、焊縫開裂	1、壓緊密封面 2、更換密封墊 3、返廠維修
液位變送器顯示異常	1、供電電壓異常 2、變送器異常	1、檢查供電電壓 2、更換變送器模塊

六、磁翻板液位計選型參數

1、介質溫度（℃）

2、介質密度（g/cm）

3、工作壓力（mPa）

4、測量范圍（mm）

5、0.不配儀表；M.智能光柱數碼表；X.數顯調節儀

6、遠傳信號。O不配；1.UB；2.UK；3.UA 注：UK控制開關，A排液，B供液，C上下報警

7、法蘭公稱通徑（DN）
8、材質。G.不銹鋼；P..聚丙烯；F.四氟

9、C.側裝式；D.項裝式；T.底裝式

UHZ-518系列磁性翻柱液位計，C型側裝式主要用于各種可側面安裝觀察的容器。D型頂裝式主要用于各種地下槽、罐、池和容器及不宜側面開孔的容器。注：T型是適合槽罐底部開孔、安裝觀測的容器。600型浮標式磁性液位計主要適用于超高容器的測量和石油化工系統中儲有腐蝕性介質的槽罐的測量，特別適用于重油、焦油、原油、樹脂等高粘度物料的檢測。UHZ-518系列液位計不僅指示直觀方便，若再配上我公司生產的（UQK-92-101型）UB型.UK型或UA型系列自控裝置，可方便地實現遠距離檢測控制和報警。
