防爆投入式液位變送器
來源： 燁立工控作者： 小楊點擊數： 次時間：2026-04-22
衷心感謝您選購本公司防腐抗堵投入式防爆液位變送器，燁立是專業生產投入式液位計生產廠家，而且投入式液位計價格優惠，投入式液位計多少錢請聯系客服報價，量大從優！本液位變送器的新型結構是從導氣電纜型防腐抗堵投入式液位變送器基礎上發展而來。采用新型結構解決了傳統導氣電纜型液位變送器的怕堵、易腐蝕、不耐高溫等缺點。WMY-A型擴散硅液位變送器是二線制，4～20MADC輸出，24VDC直流供電，與介質接觸部分全部為不銹鋼，再直接安裝在測量管道上，使用極其方便，廣泛應用于石油、化工、冶金、水利、電力、食品、醫藥、環境控制等行業的過程控制和液位的測量。
|
檢驗報告 |
|
產品名稱： |
防爆壓力/差壓變送器 |
|
型號規格： |
YEH-2088/3351 |
|
委托單位： |
杭州燁立科技有限公司 |
|
檢驗類別： |
型式檢驗 |
煤炭科學技術研究院有限公司檢測中心(原煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)
（壓力/液位變送器防爆合格證，注：檢測報告詳見下方 “附件1、附件2”）
結構特點：
外殼： 壓鑄合金鋁
主體結構材料： １Cr18Ni9Ti
壓力接口： Ｍ35 X 1.5或用戶自定
主要技術參數：
測量范圍： 0 - 100m
zui大過載： 不超過管長
測量形式： 引壓式
精度等級： 0.5%F•S
電源電壓： 24VDC
輸出：4-20MA（二線制）、0-5V、1-5V、0-10V、0-20MA、RS485
負載電阻： ≤500Ω
測量介質： 各種對304、316L不銹鋼無腐蝕性液體
長期穩定性： ±0.2% F•S/年
環境相對濕度： 0～95%
補償溫度： 0～100℃
工作溫度： -20～100℃（高溫可按需定制，zui高1500℃）
工作壓力： 常壓
防爆等級：
Ex d IIC T6 Gb
現場安裝實物參考
調試方法：
擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（０.２極以上）即可調整，步驟如下：
◆在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流４mＡ，
◆防腐抗堵投入式液位變送器
加液到滿量程，調節滿程電阻器，使之輸出電流２０mＡ，
◆反復以上步驟兩三次，直到信號正常。
◆調節完畢，擰緊保護蓋。
注意事項:
◆凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免出錯。
◆接供電電源時應嚴格按照我公司接線說明書進行連接。
◆使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。
◆運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

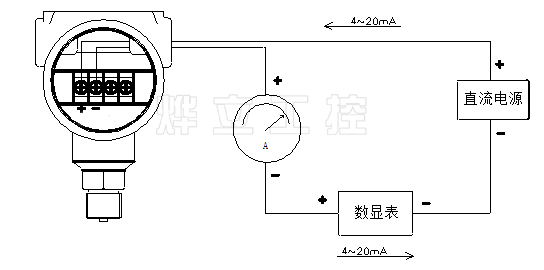

電器連接圖：
工作原理：
用靜壓測量原理：
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H + Po
式中：
P：防腐防爆抗堵投入式液位變送器迎
液面所受壓力
ρ：被測液體密度
g：當地重力加速度
Po：液面上大氣壓
H：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為：ρ.g.H，顯然,通過測取壓力P，可以得到液位深度。
安裝示意圖參考
功能特點：
◆穩定性好，滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.2%FS，在整個允許工作溫度范圍內低于0.5%FS。
◆固態結構，無可動部件，高可靠性，使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
附件1---
煤炭科學技術研究院有限公司檢測中心
檢驗報告
NO：202054086
第 1 頁共 6 頁
|
產品名稱 |
防爆壓力/差壓變送器 |
型號規格 |
YEH-2088/3351 |
|
防爆標志 |
Ex d IIC T6 Gb |
檢驗類別 |
型式檢驗 |
|
委托單位 |
杭州燁立科技有限公司 |
郵政編碼 |
/ |
|
生產單位 |
杭州燁立科技有限公司 |
聯系電話 |
0571-86695413 |
|
到樣日期 |
2020.4. 21 |
樣品狀態 |
適檢 |
|
樣品數量 |
3 |
樣品編號 |
2020054086-1?3 |
|
檢驗日期 |
2020.4.23?2020.6. 12 |
檢驗地點 |
防爆電氣檢驗室 |
|
檢驗項數 |
8 |
生產日期 |
/ |
|
檢驗依據 |
GB 3836.1-2010《爆炸性環境 第1部分：設備 通用要求》
GB 3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》
GB/T 4208-2017《外殼防護等級（IP代碼)》 |
檢
驗
結
果 |
依據檢驗依據所列項目要求，所檢樣品檢驗合格；
詳細檢驗結果見第3?5頁。
檢驗專用章
簽發日期2020年6月16日
|
|
備注 |
/ |
附件2---
防爆合格證
證號：CCRI 20.1076
|
單 位： |
杭州燁立科技有限公司 |
|
地 址： |
杭州市下城區華西路299、301號4幢728室 |
|
產品名稱： |
防爆壓力/差壓變送器 |
|
型號規格： |
YEH-2088/3351 |
|
防爆標志： |
Ex d IIC T6 Gb |
|
技術文件： |
Q/YLKJ 002-2019 |
|
圖 號： |
YEH-2088/3351-00 |
|
備 注： |
1.額定電壓： DC 24V、DC 12V、DC 3.6V;
2.輸出信號：4~20mA、MODBUS、 RS485 協議、HART 協議;
3.防護等級:：IP66。
|
經過上述產品圖樣及技術文件的審查和樣品的檢驗，其符合以下現行國家標準：GB 3836. 1-2010; GB 3836. 2-2010;GB/T 4208-2017
發 證 日 期：2020 年 6 月 16 日
有 效 期 至：2025 年 6 月 15 日
煤炭科學技術研究院有限公司檢測中心(煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)
注：本證僅對與送檢樣品一致的產品有效。
中心地址：北京市和平里青年溝路5號 電話：010-89268018
防燥合格證查詢網址：http://www.ccritc.com.cn/Home
