超聲波液位差計_采購超聲波液位差計_超聲波液位差計原理

來源：燁立工控作者：小楊點擊數：次時間：2026-04-22

超聲波液位差計是依據回波測距原理來測量換能器表面到被測物體表面的距離。兩個超聲波換能器分別測量上下游的液位高度，儀表顯示兩個液位及液位差，兩路4～20mA可任意設置為液位或液位差輸出，兩路編程繼電器可控制復雜邏輯。

超聲液差計的典型應用
☆ 污水處理廠（凈水廠）的隔柵液位差的測量
☆ 發電廠的儲液罐液位差的測量
☆ 冶金、石油化工、核電等行業工藝過程中的液態介質液位差的測量

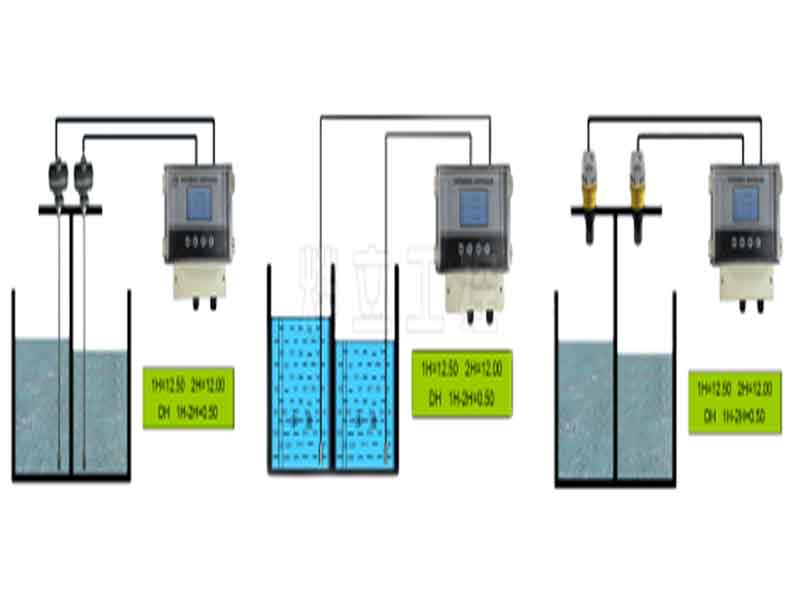

超聲波水位差計選擇對比圖

超聲波液位差計工作原理
超聲波探頭分別安裝于隔污柵前后上部（請見下面圖示），由主機控制其分別向液面發射一束超聲波，該束聲波到達液體表面后被反射由探頭接收，主機測得過程的傳播時間t，根據已知聲速v即可得出液面至探頭的距離d，在已知探頭至容器底部距離即安裝高度H的前提下，即可換算出容器內液位高度h，計算公式如下：（1）h = H–d （2）d=V*t/2 注：V：聲速 t：傳播時間
隔柵前后的液位檢出后，通過減法運算即可得出液位差值。

超聲波液位差計工作原理示意圖

燁立超聲波液位計與超聲波液位差計技術參數

功能	一體型超聲波液位計	分體型超聲波液位差計
量程	5米、10米、15米、20米、30米、 40米、50米、60米	5米、10米、15米、20米、30米、 40米、50米、60米
測量精度	0.25%-0.5%	0.25%-0.5%
分辨率	3mm或0.1%（取大者）	3mm或0.1%（取大者）
顯示	中文液晶顯示	中文液晶顯示
模擬輸出	4線制4-20mA/750Ω負載 2線制4-20mA/250Ω負載	4-20mA/750Ω負載
繼電器輸出	2組AC250V/8A或DC30V/5A 狀態可編程	單通道為2組，雙通道是4組AC250V/8A或DC30V/5A 狀態可編程
供電	標配24VDC 可選220VAC±15% 50Hz	標配220VAC±15% 50Hz 可選24VDC 120mA 定做12VDC或電池供電
環境溫度	顯示儀表-20~+60℃ 探頭-20~+80℃	顯示儀表-20~+60℃ 探頭-20~+80℃
通信	可選485,232通信（廠家協議）	可選485,232通信（廠家協議）
防護等級	顯示儀表IP65，探頭IP68	顯示儀表IP65，探頭IP68
探頭電纜	無	可達100米，標配10米
探頭安裝	根據量程和探頭的選型	根據量程和探頭的選型
