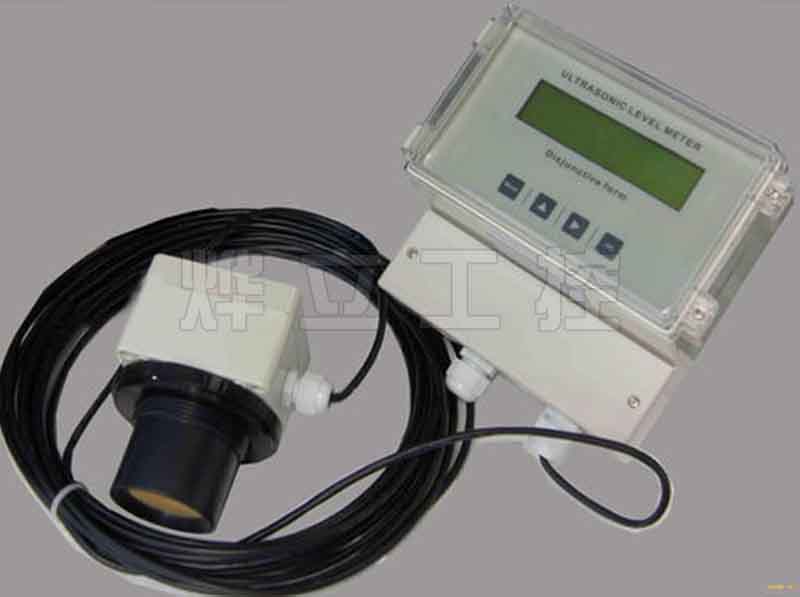

超聲波液位計是利用回聲測距原理進行工作的。由于超聲波可以在不同介質中傳播，所以超聲波液位計也分為:氣介式、液介式及固介式三類，最常用的是氣介式和液介式。
超聲波液位計的原理
超聲波物位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.
探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例：
（1）距離 [m] = 時間×聲速/2 [m]
（2）聲速的溫度補償公式：環境聲速= 331.5 + 0.6×溫度
注：由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
超聲波液位計按應用方式分類：
（1）外置外側超聲波液位計：YL30為外置式超聲波液位計用于液位的精確測量與控制.傳感器貼服在儲罐底部壁外,超聲波穿過器壁測量液位,不開孔,不焊接即可安裝.主要應用于石油石化化工食品制造等行業的高溫、高壓、有毒及強腐蝕液體的液位測量.該產品的主要特點:衛生、安全、安裝簡單、成本低、免維護、拆卸方便、可重復使用且不必重新校定。
（2）手持便攜式超聲波液位計：手持式超聲波水深儀是測量水庫、湖泊、江河、淺海等水體的便攜式測深儀，測深時將超聲波換能器置于水面或一定位置，利用超聲波在水中的固定聲速VC和超聲波發射到接收的時間T，儀器自動換算出水深H。超聲波收發轉換電路采用專用大規模集成電路，元件貼片率99%，并以液晶顯示測深結果，保證了產品的長期可靠性，同時將其功耗降到了極低。可選信號輸出，彌補了傳統手持產品無輸出的產品不足。具有測量精確、耗電省、可靠性高、使用方便、操作簡單、測量速度準確、攜帶方便等優點。儀器可在靜水中測深，也可在具有一定速度的水中測深；水流速度可達5m/秒左右，是水文測驗、水電廠、庫區、湖泊、河道勘測和環境水域監測的理想水深測量儀器。手持式超聲波液位計/便攜式超聲波液位計 0.5-50M 型號:M404501。
